工場の3Dスキャン活用ガイド｜設備測定・保全・レイアウト検討の進め方と費用

工場の3Dスキャンとは、レーザーやカメラを使って設備・配管・建屋の形状を点群データとして丸ごと記録し、設備測定・保全計画・レイアウト検討に活用する手法のことです。

「図面と現物が合っていない」「設備更新のたびに現場へ何度も採寸に行く」「ベテランしか配管ルートを把握していない」——こうした悩みを抱える工場の設備担当者は多いのではないでしょうか。竣工から20年、30年と経った工場では、増改築のたびに図面が更新されず、現物が唯一の正解になっているケースが少なくありません。

本記事では、工場における3Dスキャンの仕組みから、設備測定・保全・レイアウト検討という3つの活用場面、費用相場、失敗しない進め方までを解説します。導入前に押さえるべき判断軸もあわせて紹介するので、ぜひ参考にしてみてください。

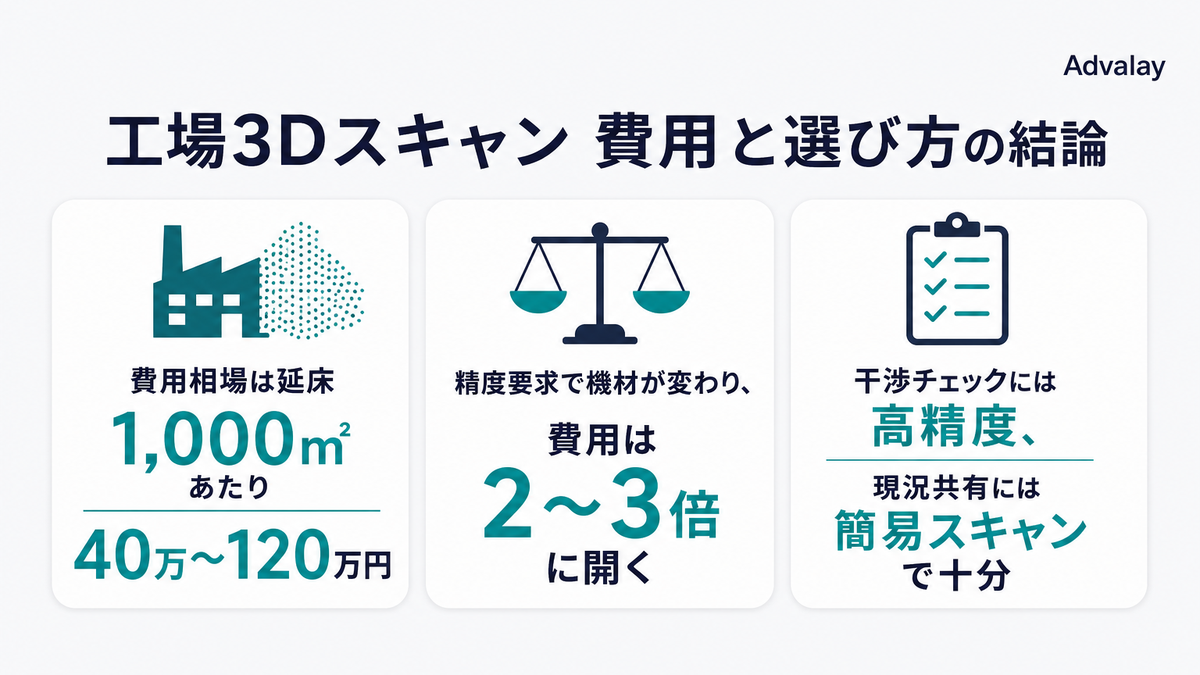

この記事の結論

• 工場の3Dスキャンは「図面と現物の乖離」を解消する手段であり、設備測定・保全・レイアウト検討の3用途で投資回収しやすい
• 費用相場は延床1,000㎡あたり40万〜120万円。精度要求（±2mmか±10mmか）で機材が変わり、費用は2〜3倍に開く
• 干渉チェックまで行う設備更新なら高精度スキャン、現況共有や保全記録が目的なら簡易スキャンで十分

工場の3Dスキャンとは？仕組みと従来手法との違い

あわせて読みたい

ドローン×3Dスキャンで測量が数時間に｜建設業の導入事例と費用相場【2026年版】 ドローン×3Dスキャンとは、無人航空機に搭載したカメラやレーザーセンサーで現場を上空から撮影・計測し、点群データや3次元モデルとして記録する技術のことです。従来...

工場の3Dスキャンとは、レーザー測距や写真測量によって工場内の設備・配管・構造物を数千万〜数億点の点群データとして記録し、実寸法を持った3次元モデルとして扱えるようにする技術です。1回の設置で半径50〜80mの範囲を数分で計測でき、延床3,000㎡の工場でも1〜2日で全体を取得できます。従来のメジャー採寸が「必要な箇所だけを点で測る」のに対し、3Dスキャンは「現場全体を面で記録する」点が決定的に異なります。

点群データ（ポイントクラウド）とは、空間上の座標（X・Y・Z）を持つ点の集合体のことです。この点が高密度に集まることで、配管の曲がり方やダクトの取り回し、機器の設置高さといった情報が、後からいつでも計測できる形で保存されます。

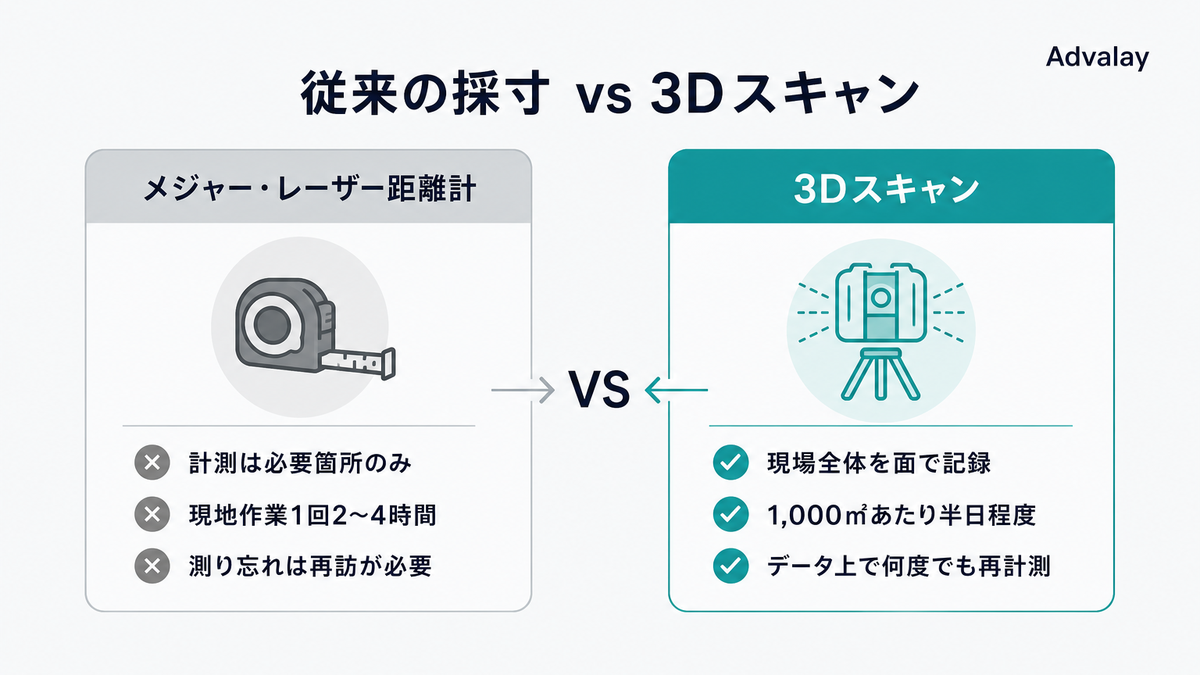

従来の採寸方法との比較

現場の設備担当者が最も価値を感じるのは、「測り忘れによる再訪がなくなる」という点です。設備更新の検討中に「あの梁の下端高さはいくつだったか」と気づいても、点群データがあればデスク上で確認できます。稼働中の工場では立ち入りできる時間が限られるため、この差は工期に直結します。

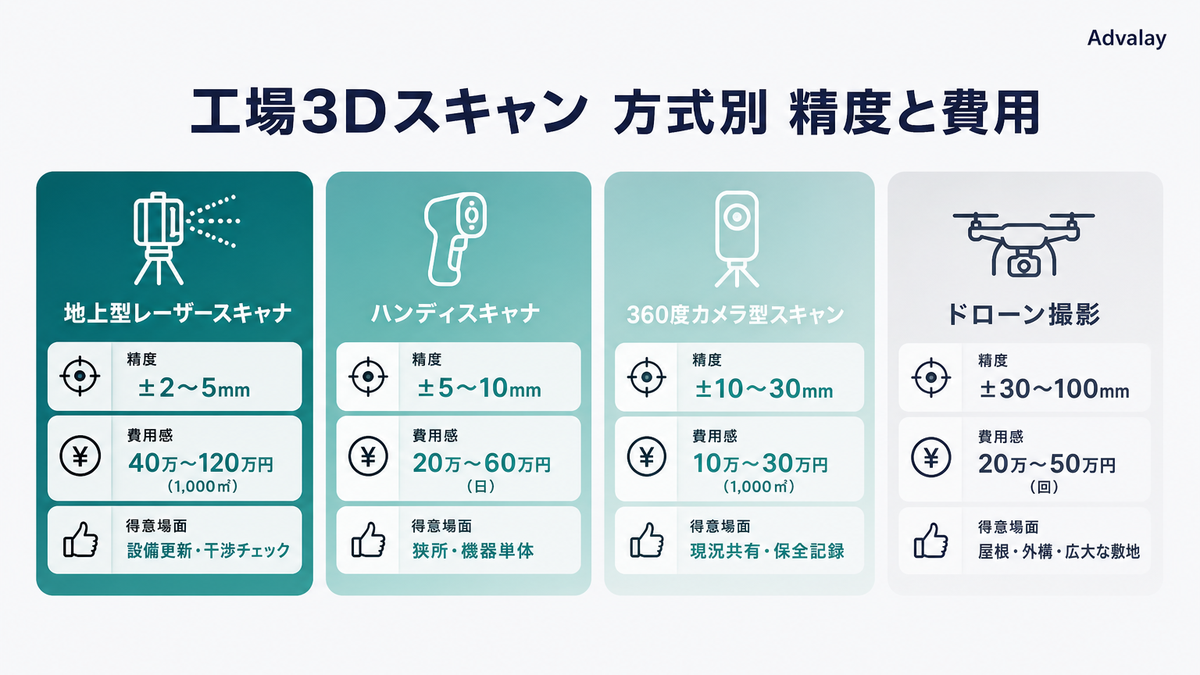

工場で使われる主な3Dスキャン方式

弊社Advalayでも、製造業のお客様からのご相談では「設備更新のための高精度スキャン」と「現況共有のための簡易スキャン」で明確に見積が分かれます。どちらが必要かは目的で決まり、精度を上げれば上げるほど良いというものではありません。この判断軸は後半の「選び方」で詳しく解説します。

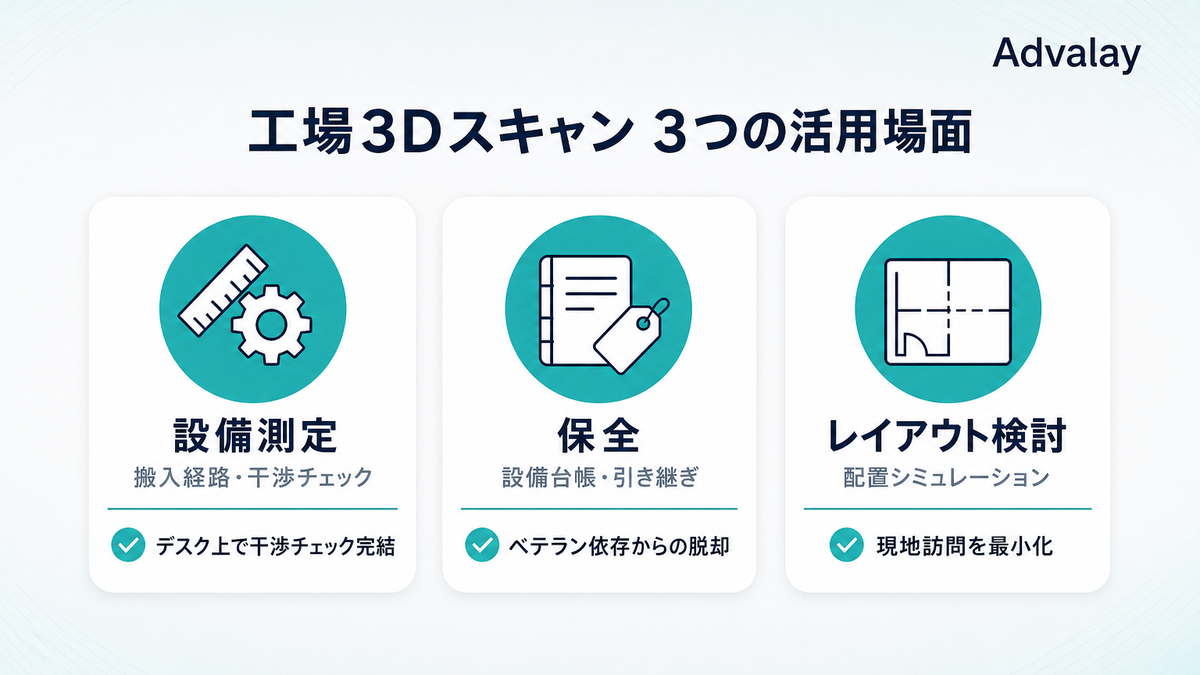

工場3Dスキャンの3つの活用場面

あわせて読みたい

3Dスキャンの活用事例10選｜業種別の導入効果と成功ポイント 3Dスキャンとは、レーザーやセンサーを使って対象物の形状を高精度なデジタルデータとして取得する技術であり、製造業・建設業・不動産など幅広い業種で活用が進んでい...

工場における3Dスキャンの用途は、大きく「設備測定」「保全」「レイアウト検討」の3つに整理できます。この3つは求められる精度も、投資回収のロジックも異なるため、自社がどれを主目的とするかを最初に決めることが導入成功の分かれ目です。実際、経済産業省の「2023年版ものづくり白書」でも、製造現場のデジタル化における課題として「現場データの取得・活用の遅れ」が挙げられており、点群による現況把握はその入口に位置づけられます。

活用場面1：設備測定（設備更新・干渉チェック）

最も投資対効果が明確なのが、設備更新時の測定用途です。老朽化した機器を新型に入れ替える際、「搬入経路を通るか」「既存の配管と干渉しないか」「基礎のアンカー位置は合うか」を事前に確認する必要があります。

点群データがあれば、メーカーから受け取った新設備の3Dモデルを重ね合わせ、デスク上で干渉チェックが完結します。従来は現地で仮採寸→図面化→干渉が判明→再検討というループが発生していましたが、これを1回のスキャンで潰せます。

具体的な検証項目は以下の通りです。

• 搬入経路の最狭部（扉幅・通路幅・梁下高さ）
• 新設備の設置スペースと周辺クリアランス
• 既存配管・ダクト・ケーブルラックとの干渉
• 基礎・アンカーボルト位置の現況
• クレーンの旋回範囲と揚程

活用場面2：保全（設備台帳・引き継ぎ・トラブル対応）

あわせて読みたい

デジタルツインで工場の予知保全を実現｜IoTセンサー×3Dモデルの連携事例 デジタルツインを活用した予知保全とは、工場や設備の3Dモデルにリアルタイムのセンサーデータを重ね合わせ、故障の兆候を事前に検知する保全手法です。 製造業では設備...

保全用途では、精度よりも「網羅性」と「参照しやすさ」が重視されます。バーチャルツアー形式で工場内を歩き回れるデータを作り、各設備にタグを付けて点検履歴や取扱説明書をリンクさせる運用が一般的です。

この用途が効くのは、ベテラン依存からの脱却という文脈です。配管ルートや弁の位置を「あの人しか知らない」状態は、技能継承の観点で大きなリスクになります。3Dデータ上に情報を紐づけておけば、若手でも現場に行く前に予習でき、遠隔の本社技術者にも状況を正確に伝えられます。

活用場面3：レイアウト検討（生産ライン再編・増設）

生産ラインの再編や設備増設を検討する際、点群データ上で機器の配置案を並べて比較できます。動線の長さ、フォークリフトの旋回スペース、作業者の立ち位置などを、実寸で確認しながら議論を進められる点が強みです。

経営層への説明資料としても有効です。平面図では伝わらない「圧迫感」や「通路の狭さ」が、3Dビューでは一目で伝わります。投資判断の場で「これなら通る／通らない」の合意形成が早まったという声は、弊社のお客様からも多くいただきます。

工場3Dスキャンの費用相場

あわせて読みたい

3Dスキャン調査の費用相場はいくら？用途別の料金目安と選び方 3Dスキャン調査の外注を検討しているものの、「結局いくらかかるのか」がわからず、社内稟議に進められないという声をよく耳にします。 3Dスキャン調査の費用は、用途や...

工場3Dスキャンの費用相場は、延床1,000㎡あたり40万〜120万円が目安です。この幅は主に「求める精度」「設備の複雑さ」「稼働中か停止中か」の3要素で決まります。単純な倉庫型の建屋と、配管が輻輳するプラント設備では、同じ面積でも作業工数が2〜3倍変わるためです。

面積・用途別の費用目安

費用の内訳構造

注意すべきは「成果物作成費」の変動幅です。点群データをそのまま納品するだけなら安く済みますが、そこからCAD図面やBIMモデルを起こす場合は、点群取得費と同等かそれ以上の費用がかかります。見積を取る際は「どの形式で納品されるか」を必ず確認してください。

費用が上振れする要因

• 稼働中の工場：作業時間が夜間・休日に限定され、割増が発生する（1.2〜1.5倍）
• 配管・ダクトの輻輳：死角が多く、スキャン設置点数が増える
• 高所・クリーンルーム：安全対策や入室手順で工数が増える
• 屋外設備の同時取得：ドローンや別機材が必要になる
• 短納期対応：1週間以内の納品要求は割増になることが多い

一般的なレーザースキャナ本体の価格は300万〜1,500万円程度で、これに処理ソフトのライセンス費が年間30万〜100万円加わります。年に数回の利用であれば外注、月次で継続的に使うなら内製化の検討余地があるというのが、費用面での分岐点です。

導入の進め方5STEP

3Dスキャンの導入は、現地作業そのものよりも「事前の目的設定」と「事後のデータ運用」で成否が分かれます。弊社Advalayが製造業のお客様と進める標準的な流れは、以下の5ステップです。全体の所要期間は、延床1,000㎡規模で発注から納品まで2〜4週間が目安になります。

STEP1：目的と必要精度を決める（1週間）

最初に「このデータで何をするか」を1文で言語化します。ここが曖昧なまま見積依頼をすると、過剰な精度で高額になるか、逆に精度不足で使えないデータになるかのどちらかに転びます。

STEP2：現地調査と見積取得（1〜2週間）

事業者に現地を見てもらい、スキャン設置点数と作業日数を確定します。この段階で必ず確認すべき項目は次の5つです。

1. 納品データ形式（点群のみか、CAD/BIM変換込みか）
2. 座標系の扱い（既存図面との整合を取るか）
3. データ保管期間とクラウド費用（何年間・いくらで保管されるか）
4. 再撮影の条件（追加撮影が必要になった場合の費用）
5. 作業可能時間帯（稼働中の制約に対応できるか）

STEP3：現地スキャン（半日〜2日）

実際の撮影作業です。延床1,000㎡なら半日〜1日、3,000㎡なら1〜2日が目安になります。当日の準備として、以下を社内で整えておくとスムーズです。

• 立ち入り許可と安全教育の事前手配
• スキャン対象エリアの整理整頓（仮置き物の撤去）
• 立ち会い担当者の確保（設備配置に詳しい方が望ましい）
• 撮影NGエリア（機密設備など）の事前共有

STEP4：データ処理と納品（1〜2週間）

取得した点群を合成し、ノイズを除去して座標を統一します。CAD化・BIM化を含む場合はさらに1〜3週間かかります。納品時には、必ず自社のPC環境でデータが開けるか確認してください。点群データは数GB〜数十GBになるため、閲覧用ソフトとPCスペックの確認は必須です。

STEP5：社内展開と運用ルール設定（継続）

納品後、データを誰がどう使うかのルールを決めます。ここを決めないと「高いお金を払ったのに誰も見ていない」という状態になりがちです。

• 閲覧権限の範囲（設備部門のみか、全社か、協力会社も含むか）
• 更新タイミング（設備更新のたびに再スキャンするか、年1回か）
• 問い合わせ窓口（データの使い方を教える担当者）

3Dスキャン導入で失敗する5つのパターン

導入に踏み切ったものの効果を実感できないケースには、共通したパターンがあります。事前に知っておくことで、そのほとんどは回避できます。

失敗1：精度要求を決めずに発注する

「とりあえず一番いいやつで」と発注すると、費用が2〜3倍に膨らみます。逆に安さだけで選ぶと、干渉チェックに使えない精度のデータが納品されます。STEP1の目的設定を飛ばさないことが最大の予防策です。

失敗2：点群データのまま渡されて使えない

点群は専用ソフトがないと扱えません。「CADで開けると思っていた」という行き違いは頻発します。社内にCAD/BIM環境がない場合は、ブラウザで閲覧できるツアー形式か、PDF化した切断図面を成果物に含めてもらいましょう。

失敗3：撮影時に仮置き物が写り込む

パレットや台車が置かれた状態でスキャンすると、それも点群として記録されます。床面や壁面が隠れて後の検討に支障が出るため、撮影前の整理整頓は必須です。

失敗4：稼働中の制約を伝え忘れる

「日中は機械が動いていて入れない」という前提を見積段階で伝えないと、当日になって作業が進まず追加費用が発生します。稼働スケジュールは最初に共有してください。

失敗5：更新ルールを決めずに陳腐化する

設備を入れ替えたのにデータを更新しないと、1〜2年で「図面と現物が違う」という元の問題に戻ります。年1回の定期更新か、設備更新時の部分再スキャンをルール化することをおすすめします。

工場3Dスキャンの選び方・判断軸

あわせて読みたい

3Dスキャン代行の選び方｜費用・精度・対応範囲を比較【2026年版】 3Dスキャン代行とは、専門のスキャン機材と技術を持つ企業に、建物・設備・空間の3次元計測を外注するサービスのことです。 「自社で3Dスキャナーを買うほどではないが...

どの方式・どの事業者を選ぶかは、「精度要求」「範囲」「運用期間」の3軸で判断できます。以下の指針をもとに、自社の状況に当てはめてみてください。

判断軸1：精度要求で方式を絞る

設備更新の干渉チェックが目的なら、地上型レーザースキャナ（±2〜5mm）を選んでください。 新設備の据付には数mm単位の精度が必要で、これを下回る精度では手戻りリスクが残ります。費用は高くなりますが、干渉が現地で発覚した際の工期遅延コストと比べれば十分に回収できる範囲です。

保全記録・引き継ぎ・現況共有が目的なら、360度カメラ型スキャン（±10〜30mm）で十分です。 「どこに何があるか」がわかれば目的を達成でき、費用は高精度スキャンの3分の1程度に抑えられます。

狭所の機器単体を測りたいなら、ハンディスキャナが適しています。 大型スキャナが設置できない配管の裏側や制御盤内部などは、この方式が現実的です。

判断軸2：範囲で外注か内製かを決める

内製化する場合、機材費（300万〜1,500万円）に加えて、点群処理を担当する人材の育成に3〜6ヶ月を見込む必要があります。「人が育つまでは外注と並行する」設計が現実的です。

判断軸3：事業者選定のチェックポイント

• 製造業・プラントの実績があるか（不動産系の実績だけでは配管の取り回しに不慣れな場合がある）
• 精度の根拠を数値で示せるか（「高精度です」だけの説明は要注意）
• 納品後のサポート範囲（データの見方を教えてもらえるか）
• 撮影から成果物作成までを一社で完結できるか（外注が挟まると品質管理が難しくなる）

弊社Advalayは撮影からデータ処理・成果物作成までを自社の一気通貫体制で行っており、3,000件以上の制作実績をもとに、工場・倉庫・プラントそれぞれの特性に応じた設計をご提案しています。特に稼働中工場での短時間撮影や、既存図面との座標整合が求められる案件では、この体制が納期と品質の両面で効いてきます。

次に読むべき記事

あわせて読みたい

3Dスキャン代行の選び方｜費用・精度・対応範囲を比較【2026年版】 3Dスキャン代行とは、専門のスキャン機材と技術を持つ企業に、建物・設備・空間の3次元計測を外注するサービスのことです。 「自社で3Dスキャナーを買うほどではないが...

あわせて読みたい

ドローン×3Dスキャンで測量が数時間に｜建設業の導入事例と費用相場【2026年版】 ドローン×3Dスキャンとは、無人航空機に搭載したカメラやレーザーセンサーで現場を上空から撮影・計測し、点群データや3次元モデルとして記録する技術のことです。従来...

あわせて読みたい

デジタルツインで工場の予知保全を実現｜IoTセンサー×3Dモデルの連携事例 デジタルツインを活用した予知保全とは、工場や設備の3Dモデルにリアルタイムのセンサーデータを重ね合わせ、故障の兆候を事前に検知する保全手法です。 製造業では設備...

よくある質問

稼働中の工場でもスキャンできますか？

可能です。ただし人や搬送機器の動きがノイズとして記録されるため、休止時間帯や休日の作業が推奨されます。どうしても稼働中に行う場合は、動体を除去する処理を追加で行いますが、その分の工数が費用に加算されます（目安1.2〜1.5倍）。稼働スケジュールは見積段階で必ず共有してください。

図面がまったく残っていない工場でも大丈夫ですか？

問題ありません。むしろ図面がない工場ほど3Dスキャンの価値は高くなります。点群データそのものが実寸の記録になるため、そこから平面図・断面図を起こすことも可能です。竣工から30年以上経った工場での「現況図面の作り直し」は、弊社への相談でも多い用途です。

精度はどのくらい信頼できますか？

地上型レーザースキャナの場合、機器単体の測距精度は±1〜2mm、複数スキャンを合成した後の総合精度で±2〜5mmが一般的です。ただしこれは適切な設置点数と基準点管理が行われた場合の数値です。見積時に「合成後の総合精度」を数値で確認することをおすすめします。単体精度だけを謳う事業者には注意が必要です。

導入前に社内で決めておくべきことは何ですか？

3点あります。①データの用途（設備更新か保全か）、②必要な成果物形式（点群のみか、CAD/BIMか、ツアーか）、③データを扱う担当部署です。特に③が決まっていないと、納品後に誰も触らないデータになりがちです。設備保全部門と生産技術部門のどちらが主管するかを先に決めておくとスムーズです。

高精度スキャンと簡易スキャンで迷っています。どう判断すればよいですか？

「そのデータで新しい機器を据え付ける判断をするか」が分かれ目です。据付判断に使うなら高精度（±2〜5mm）、場所や状況を共有するだけなら簡易（±10〜30mm）で十分です。両方の目的がある場合は、設備更新の対象エリアだけ高精度、それ以外は簡易というエリア別の使い分けが費用対効果に優れます。

データはどのくらいの期間保管されますか？

事業者によって異なりますが、クラウド保管の場合は年間契約で3万〜20万円程度が相場です。ローカル納品（外付けHDD等）なら保管費はかかりませんが、自社でのバックアップ管理が必要になります。契約時に保管期間と延長時の費用を確認してください。

補助金は使えますか？

工場のデジタル化を目的とした3Dスキャン導入は、ものづくり補助金やIT導入補助金の対象となる場合があります。ただし年度ごとに要件が変わるため、中小企業庁の公募要領で最新条件を確認するか、認定支援機関に相談することをおすすめします。設備更新とセットで申請するケースが多く見られます。

まとめ：工場の「現況」をデータ化して次の一手につなげよう！

工場の3Dスキャンは、設備・配管・建屋を点群データとして丸ごと記録し、設備測定・保全・レイアウト検討に活かす手法です。費用相場は延床1,000㎡あたり40万〜120万円で、求める精度によって2〜3倍の幅が生まれます。

導入を成功させる鍵は、「何のためのデータか」を最初に決めることです。設備更新の干渉チェックなら高精度スキャン、保全記録や現況共有なら簡易スキャンと、目的に応じて方式を選び分けることで、無駄な費用をかけずに投資回収できます。

そして忘れてはならないのが、納品後の運用ルールです。閲覧権限・更新タイミング・問い合わせ窓口の3点を決めておくだけで、データの活用度は大きく変わります。図面と現物の乖離という長年の課題は、一度のスキャンで解消できるものではなく、更新し続ける仕組みがあって初めて解決に向かいます。

弊社Advalayは、3,000件以上の制作実績をもとに、工場・倉庫・プラントの3Dスキャンを撮影からデータ処理・成果物作成まで一気通貫で承っています。稼働中工場での短時間撮影、既存図面との座標整合、保全用のバーチャルツアー構築まで、現場の制約に合わせた設計が可能です。

ご相談は無料です。「まず何から手をつければいいかわからない」という段階でも構いません。対象範囲・目的・ご予算をお聞かせいただければ、最適な精度と成果物の組み合わせをご提案いたします。お気軽にご相談ください。
