建設ICT｜i-Constructionと3Dスキャンの関係をわかりやすく解説

i-Construction（アイ・コンストラクション）における3Dスキャンとは、建設現場の地形や構造物をレーザーや写真で計測し、数センチ単位の3次元データとして取り込む技術のことです。

「i-Constructionに取り組みたいが、3Dスキャンがどう関わるのかわからない」という建設会社の方は少なくありません。国土交通省が推進するi-Constructionは、ICT（情報通信技術）を建設現場に取り入れて生産性を高める取り組みであり、その出発点となるのが3Dスキャンによる現況測量です。

本記事では、i-Constructionと3Dスキャンの関係を、仕組み・活用工程・精度・費用相場まで初心者にもわかりやすく解説します。建設ICTの第一歩を踏み出したい方は、ぜひ参考にしてみてください。

この記事の結論

• 3Dスキャンはi-Constructionの測量・設計・施工・検査を貫く「データの土台」です。
• 地上型は±2〜5mm、ドローンは±5〜10cmが精度の目安で、工種の許容値で選び分けます。
• 初めての導入は1現場15万〜50万円の外注から始めるのが最も失敗しにくい進め方です。

i-Constructionとは？3Dスキャンが果たす役割

あわせて読みたい

3Dスキャンとは？仕組み・費用・活用事例をわかりやすく解説 3Dスキャンとは、レーザーや専用カメラを使って現実の空間・物体を3次元デジタルデータとして取得する技術です。 建設・製造・不動産・文化財保存など、あらゆる業界で...

あわせて読みたい

点群データとは？取得方法・活用事例・費用をわかりやすく解説 点群データとは、空間上の無数の点に位置座標（X・Y・Z）と色情報を持たせた3次元データのことです。 建設現場の測量や製造業の品質管理、文化財のデジタルアーカイブな...

i-Constructionとは、調査・測量から設計・施工・検査・維持管理まで、建設現場の全工程にICTを導入し生産性を高める国土交通省の施策です。2016年度を「i-Construction元年」として本格的に始まり、2025年度までに建設現場の生産性を2割向上させることが当初の目標として掲げられてきました。

少子高齢化による建設業の担い手不足を背景に、2016年から本格的に推進されてきました。その中核を担うのが、現場を3次元データ化する3Dスキャンです。従来の測量が点と点を結ぶ「線」のデータだったのに対し、3Dスキャンは現場全体を「面」として丸ごと記録できます。

3Dスキャンで取得した点群データ（無数の3次元座標の集まり）は、設計・施工・検査の各工程で繰り返し活用されます。つまり3Dスキャンは、i-Construction全体を支える「データの土台」といえるでしょう。

なぜ今、建設業でICT化が求められているのか

建設業のICT化が急がれる最大の理由は、働き手の減少です。総務省の労働力調査によると、建設業の就業者数はピーク時の1997年に約685万人でしたが、近年は500万人前後まで減少しています。加えて、就業者の3割以上が55歳以上という高齢化も進んでいます。

人が減っても現場の数はすぐには減りません。限られた人数で同じ量の工事をこなすには、1人あたりの生産性を上げるしか道がないというのが、i-Constructionが生まれた背景です。

さらに2024年度からは、建設業にも時間外労働の上限規制が適用されました。「人手が足りないから残業でカバーする」という従来のやり方が制度上できなくなったことも、ICT導入を後押ししています。3Dスキャンによる測量の省力化は、この課題に対する現実的な打ち手の一つといえるでしょう。

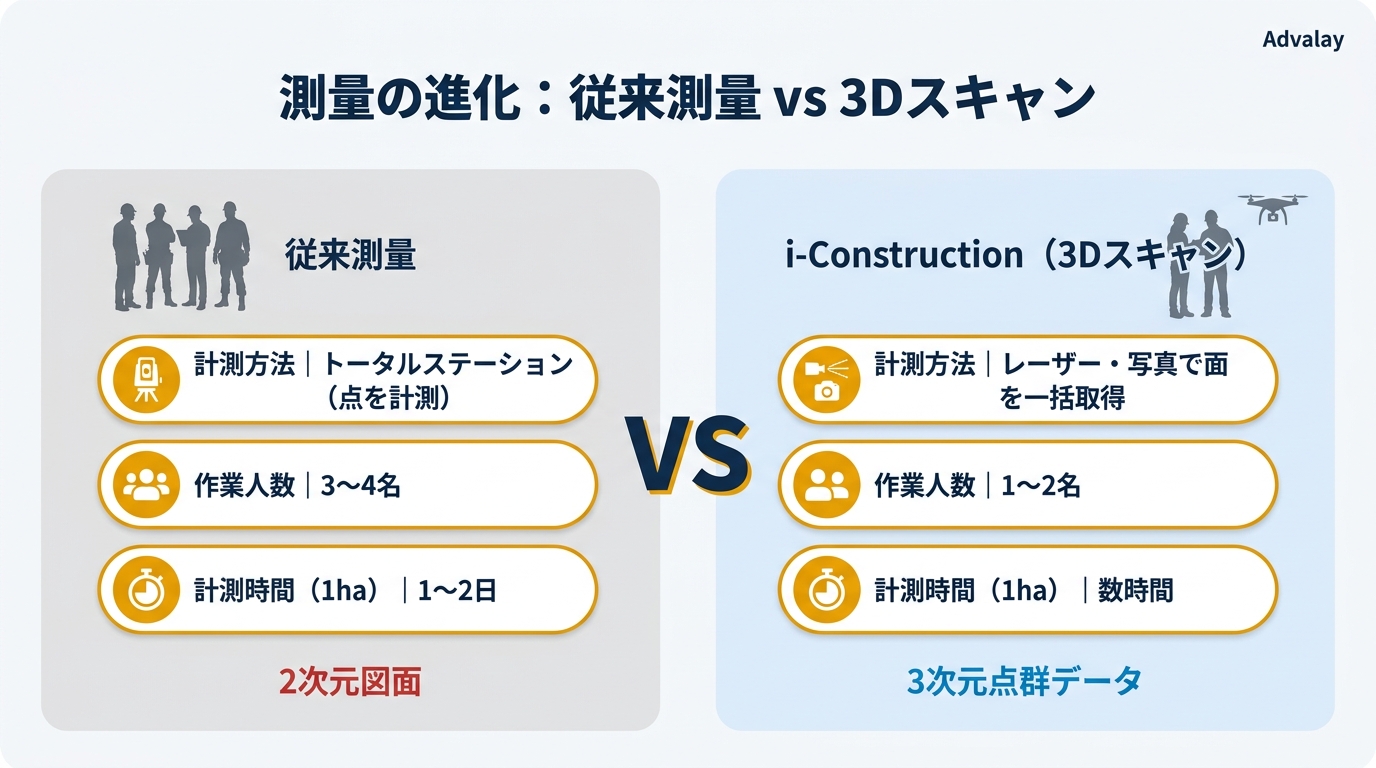

従来測量とi-Construction測量の違い

両者の違いを整理すると、次のようになります。

3Dスキャンを使うことで、作業人数を半分以下に減らしつつ、計測時間を大幅に短縮できます。この効率化こそが、i-Constructionが目指す生産性向上の入口となります。

ただし、違いは作業時間だけではありません。従来測量では、測点として選んだ場所しかデータが残りません。そのため「測っていない場所の地形」は、図面上で補間するしかありませんでした。一方3Dスキャンでは、測っていない場所という概念がそもそも存在しません。斜面のわずかなくぼみや、擁壁のはらみ出しといった不整形な形状も、そのまま数値として残ります。

この差は、土量計算の精度に直結します。従来の平均断面法では断面と断面の間を直線で結んで体積を求めますが、点群を使えば実際の地形の起伏を反映した土量が算出できます。造成工事で数百立方メートル単位の差が生じることも珍しくありません。

押さえておきたい3つの基本用語

建設ICTの資料を読むと、最初につまずきやすい用語がいくつかあります。ここで整理しておきましょう。

点群データは、そのままでは「点の集まり」でしかありません。土量計算や設計に使うには、点をつないで面にするTIN化という処理が必要です。外注で3Dスキャンを依頼する際は、点群のまま納品されるのか、TIN化まで含むのかを必ず確認してください。ここを見落とすと、納品後に社内で処理できず作業が止まります。

i-Constructionで3Dスキャンが活躍する4つの工程

あわせて読みたい

BIM×3Dスキャンで施工管理を革新｜建設DXの最新事例 BIM×3Dスキャンとは、建物や構造物を3Dスキャナーで計測し、そのデータをBIM（Building Information Modeling）に統合する技術です。 従来の施工管理では、2D図面と現場...

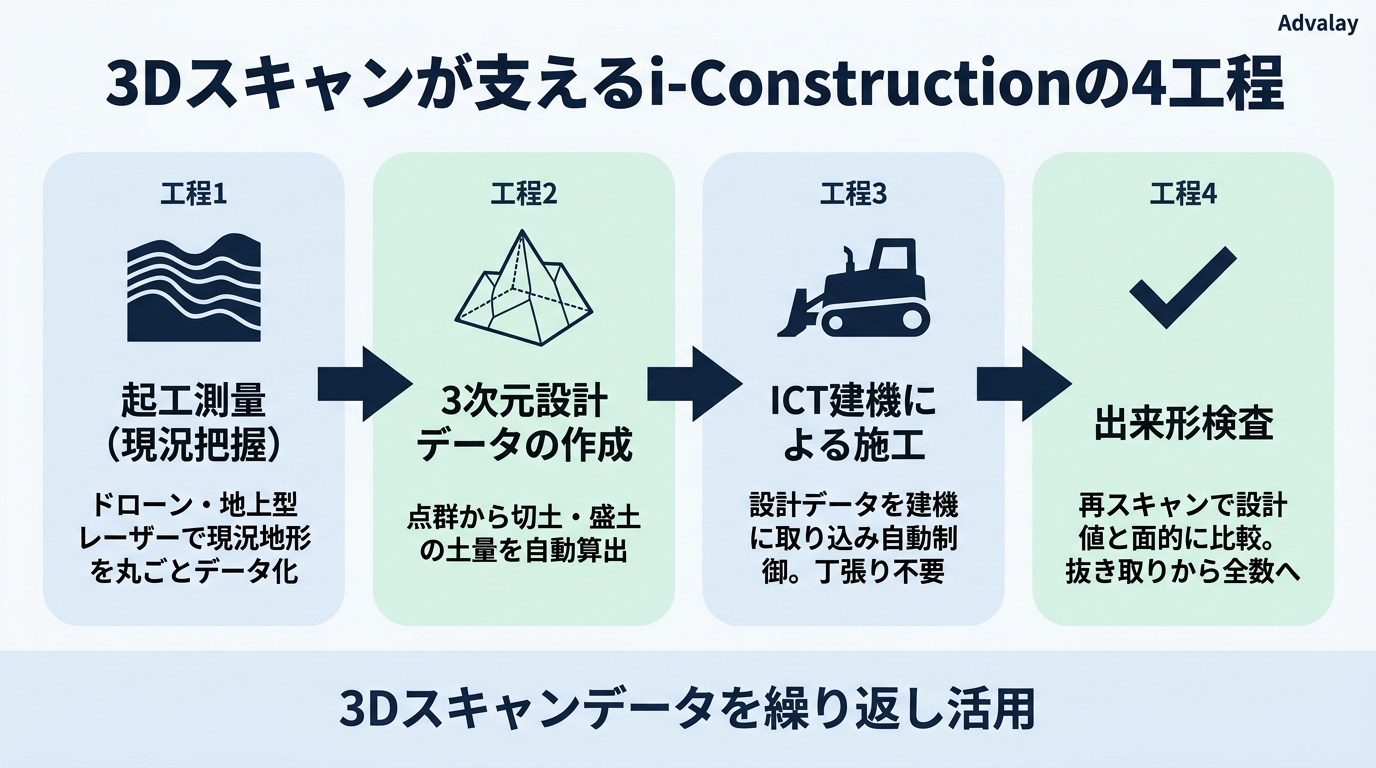

3Dスキャンは、i-Constructionの「測量・設計・施工・検査」という4つの工程で繰り返し活用されます。1回の計測で得た点群データが4工程すべての入力データになるため、工程間でのデータ再入力が発生しません。

データを一度取得すれば、各工程で使い回せる点が3Dスキャンの大きな強みです。ここからは、それぞれの工程での役割を一つずつ解説していきます。

工程1：起工測量（現況把握）

工事を始める前の現況地形を、3Dスキャンで丸ごとデータ化します。地上型レーザースキャナーやドローン測量を使い、土量計算の基礎となる正確な地形モデルを作成します。

この工程で重要になるのが、標定点（対空標識）の設置です。ドローン測量では、地上に既知座標のターゲットを配置し、撮影した写真や点群を現場の座標系に合わせます。標定点の配置が甘いと、点群全体がわずかに傾いたり歪んだりして、後工程の精度が崩れます。

また、起工測量では草木の扱いにも注意が必要です。レーザーはある程度植生を透過しますが、密生した藪の下の地面は取得できません。計測前に伐採・草刈りを済ませておくかどうかで、成果品の精度は大きく変わります。計測日程を組む際は、この準備期間も見込んでおくとよいでしょう。

工程2：3次元設計データの作成

取得した点群データをもとに、3次元の設計データを作成します。完成形の地形と現況地形を重ね合わせることで、必要な切土・盛土の量を自動で算出できます。

ここで作られる3次元設計データは、LandXMLという形式で扱われるのが一般的です。LandXMLは道路の線形や横断形状、地形モデルを記述できる国際的なフォーマットで、多くのICT建機や測量ソフトが対応しています。

設計データ作成でつまずきやすいのが、2次元図面からの起こし作業です。既存の平面図・縦断図・横断図を3次元化する場合、図面間の食い違いが表面化することがあります。2次元では気づかなかった矛盾が、3次元にすると立体的に破綻するためです。手戻りに見えますが、施工前に設計の誤りを発見できたと考えれば大きなメリットといえるでしょう。

工程3：ICT建機による施工

3次元設計データをICT建機（マシンコントロール対応のブルドーザーやバックホウ）に取り込み、設計どおりに自動制御で施工します。丁張り（設計位置を示す目印）の設置作業が不要になり、施工精度も安定します。

ICT建機には、大きく分けて2つの制御方式があります。マシンガイダンス（MG）は、設計面と刃先の位置関係をモニターに表示してオペレーターを支援する方式です。マシンコントロール（MC）は、刃先の高さや傾きを機械が自動制御する方式で、設計面を掘りすぎることがありません。

最初からMCを導入する必要はありません。まずはMGで3次元データを見ながら施工する経験を積み、オペレーターがデータに慣れてからMCへ進むという順序が現実的です。建機はレンタル対応も広がっているため、所有せずに試すこともできます。

工程4：出来形検査

施工後の地形を再び3Dスキャンで計測し、設計データと比較して出来形を検査します。従来は抜き取りで行っていた検査を面的に行えるため、検査の精度と透明性が高まります。

面的な出来形管理では、設計面と実測面の差をヒートマップで色分け表示します。設計より高い部分は暖色、低い部分は寒色といった形で可視化されるため、どこに手直しが必要かが一目でわかります。従来の断面ごとの検査では見逃されていた局所的な不陸も、この方法なら確実に捉えられます。

また、検査書類の作成負担が減る点も見逃せません。従来は測点ごとの実測値を手入力して出来形管理図表を作っていましたが、点群を使えばソフトが自動集計します。書類作成に費やしていた残業時間が減ったという声は、ICT施工を経験した現場から共通して聞かれます。

土木以外にも広がる点群データの活用先

4工程で使われた点群データは、工事の完了後も価値を持ち続けます。竣工時の3次元データを保管しておけば、将来の改修や維持管理の際に「現況がどうなっているか」を測り直さずに把握できるためです。

実際の活用先としては、次のようなものが挙げられます。

• 橋梁やトンネルの変状監視（過去データとの差分比較）
• 工場・プラントの設備更新時の干渉チェック
• 施主・住民への説明資料（3次元ビューでの完成イメージ共有）
• 災害時の被災前後の比較による土砂量把握

弊社Advalayでも、施工中の現場を定期的に点群化し、進捗共有や関係者説明に使いたいというご相談が増えています。測量のためだけのデータと捉えず、社内の資産として使い道を設計しておくと投資回収が早まります。

3Dスキャンの計測方法と精度の目安

あわせて読みたい

ドローン測量の4つのメリットと成功させるコツ｜必要な資格・機材も解説 **ドローン測量とは、無人航空機（ドローン）を使って空中から地形や構造物を計測し、高精度な地図や3Dデータを取得する測量手法です。** 従来の地上測量では、広大なエ...

i-Constructionで使われる3Dスキャンには、主に「地上型レーザースキャナー」「ドローン（UAV）測量」「写真測量」の3種類があります。地上型は±2〜5mm、ドローンは±5〜10cmと精度に一桁以上の開きがあるため、工種の許容値から逆算して選ぶのが原則です。

現場の規模や求める精度に応じて使い分けることが重要です。それぞれの特徴と精度の目安を、テーブルで比較します。

国土交通省の出来形管理要領では、工種に応じて許容される精度が定められています。たとえば土工の出来形管理では、計測精度±5cm以内が一つの目安です。求められる精度を満たす計測方法を選ぶことが、手戻りを防ぐポイントになります。

弊社Advalayでも、構造物の点群計測では地上型レーザースキャナー、広域の現況測量ではドローンと、現場条件に応じて機材を使い分けています。

どの計測方法を選ぶべきか？状況別の判断軸

計測方法の選定は、「面積」「求める精度」「上空の開け具合」の3点で判断できます。この3つを順に確認すれば、ほとんどの現場で機材は絞り込めます。

具体的には、次のように考えるとよいでしょう。

• 広い造成地・河川敷など数ha規模で、mm精度が不要な場合：ドローン写真測量。機材が安価で、進捗確認のために月1回飛ばすといった使い方にも向きます。
• 広域だが樹木が多い、または雑草が残る場合：ドローンレーザー。植生をある程度透過して地表面を取得できるため、写真測量では潰れる地面が拾えます。
• 橋梁・擁壁・法枠などの構造物、または狭小地の場合：地上型レーザースキャナー。mm単位の精度が必要な出来形や、既存構造物の現況把握に適します。
• 市街地や空港周辺で飛行許可が下りにくい場合：地上型が基本。ドローンの飛行制限区域では、許可取得の手間と時間が計測コストを押し上げます。

迷った場合は、地上型とドローンを併用する構成が安全です。広域はドローンで面的に押さえ、精度が要求される構造物まわりだけ地上型で補うという組み合わせは、実務でもよく採用されています。

計測精度を落とさないための3つの注意点

カタログ上の精度が出るのは、条件が整った場合に限られます。現場で精度を落とす要因は、おおむね次の3つです。

1つ目は標定点の配置です。ドローン測量では、計測範囲の外周と中央にバランスよく標定点を置く必要があります。片側に偏ると、点群全体が反り返るように歪みます。

2つ目は天候と時間帯です。写真測量は影が強く出る時間帯を避けたほうが、画像マッチングの精度が安定します。雨天や濃霧では、レーザーが水滴に反射してノイズが増えます。

3つ目は計測密度の設定です。密度を上げれば精度は上がりますが、データ量が膨らみ処理時間も伸びます。1ha規模の現場でも、点群データは数GBから数十GBに達することがあります。用途に対して過剰な密度で計測すると、社内PCで開けないという事態を招きます。

3Dスキャン導入の費用相場と進め方

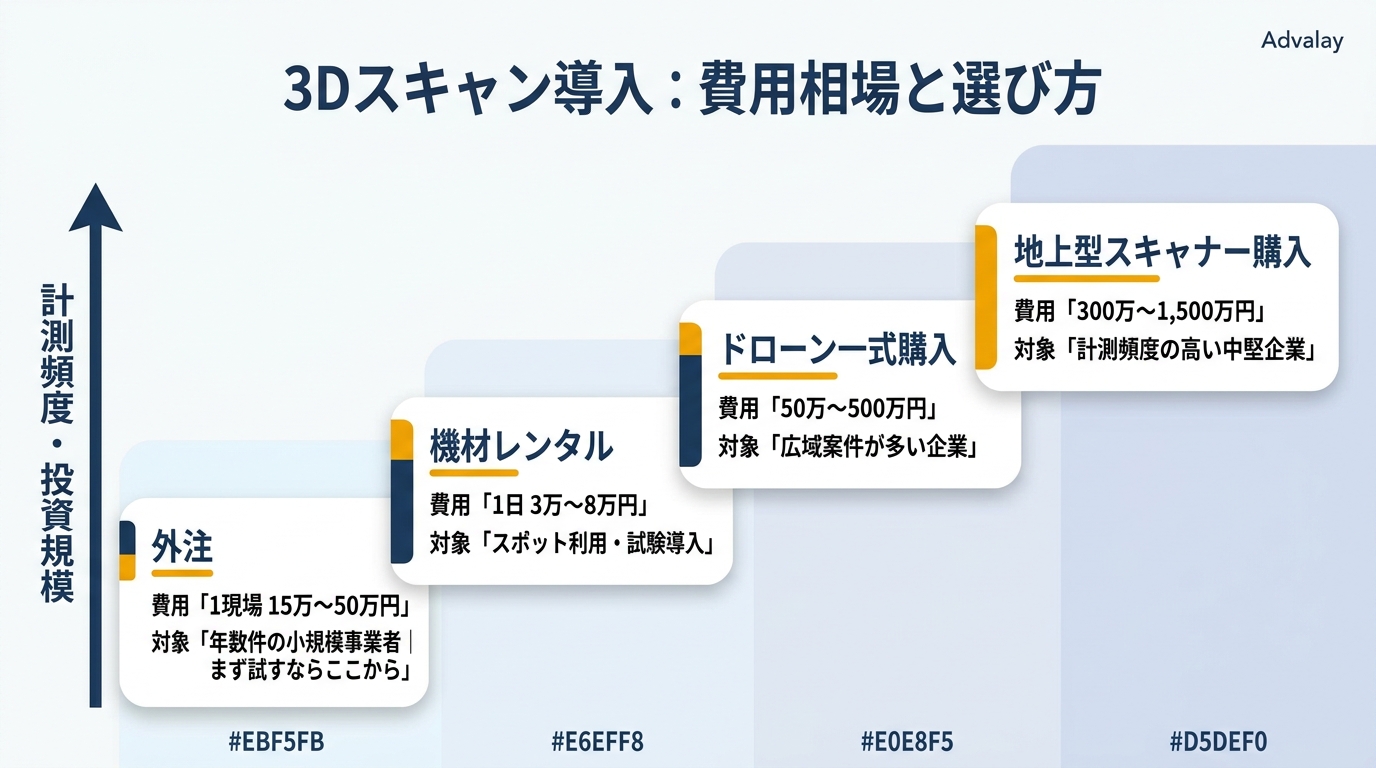

i-Constructionへの3Dスキャン導入費用は、自社導入か外注かで大きく変わります。外注なら1現場15万〜50万円、地上型スキャナーの購入なら300万〜1,500万円と、二桁近い差があります。

いきなり高額な機材を購入するのではなく、まずは外注やレンタルから始めるのが現実的です。費用の目安を整理します。

見落としやすいランニングコスト

機材の購入費に目が行きがちですが、自社導入では継続的にかかる費用も無視できません。表の初期費用だけで判断すると、想定外の出費に驚くことになります。

年間の計測件数が10件を下回るうちは、外注のほうが総コストで有利になるケースが多いと考えてよいでしょう。1現場30万円の外注を年10件依頼しても300万円ですが、自社導入では機材費に加えて上記のランニングコストと人件費が乗ります。

なお、ICT活用工事では計測費用が工事費に計上できる場合があります。発注者の積算基準を確認したうえで、費用負担の考え方を整理しておくと社内の合意も取りやすくなります。

導入を成功させる3つのステップ

3Dスキャン導入は、次の3ステップで段階的に進めるとスムーズです。

まずSTEP1として、1現場だけ外注で3Dスキャンを試し、点群データの活用イメージをつかみます。次にSTEP2で、社内に点群データを扱える人材を育成し、設計・検査への活用範囲を広げます。最後にSTEP3で、計測頻度や費用対効果を見極めたうえで、機材の自社導入を検討するとよいでしょう。

このように小さく始めて段階的に広げることで、過剰投資のリスクを抑えながら建設ICTを定着させられます。

STEP1で試す現場を選ぶ際は、極端に条件の悪い現場を避けるのがコツです。急峻な斜面、樹木が密生した山林、通行止めができない道路といった難条件の現場で初挑戦すると、「3Dスキャンは使えない」という誤った結論に至りかねません。比較的平坦で見通しのよい造成地から始めるのが無難です。

よくある失敗パターンと回避策

導入がうまくいかない現場には、共通するつまずき方があります。事前に知っておけば、ほとんどは避けられます。

特に多いのが、担当者の属人化です。点群処理は覚えることが多く、社内で1人だけが扱える状態になりがちです。導入の初期段階から最低2名で研修を受け、処理手順を文書化しておくことをおすすめします。

また、外注先を選ぶ際は「測量ができるか」だけでなく、「納品後に使えるデータを出せるか」を確認してください。同じ点群でも、後工程を理解している業者とそうでない業者とでは、成果品の扱いやすさが変わります。

次に読むべき記事

あわせて読みたい

3Dスキャンとは？仕組み・費用・活用事例をわかりやすく解説 3Dスキャンとは、レーザーや専用カメラを使って現実の空間・物体を3次元デジタルデータとして取得する技術です。 建設・製造・不動産・文化財保存など、あらゆる業界で...

あわせて読みたい

点群データとは？取得方法・活用事例・費用をわかりやすく解説 点群データとは、空間上の無数の点に位置座標（X・Y・Z）と色情報を持たせた3次元データのことです。 建設現場の測量や製造業の品質管理、文化財のデジタルアーカイブな...

あわせて読みたい

ドローン測量の4つのメリットと成功させるコツ｜必要な資格・機材も解説 **ドローン測量とは、無人航空機（ドローン）を使って空中から地形や構造物を計測し、高精度な地図や3Dデータを取得する測量手法です。** 従来の地上測量では、広大なエ...

▶ 関連記事: 不動産・建設業のバーチャル内覧／3Dスキャン導入事例｜内見効率と現場管理を変えた実例

▶ 関連記事: 建設現場と事務所でBIM・点群データを共有する方法｜リモート閲覧の仕組みと環境の選び方

よくある質問

3Dスキャンがなくてもi-Constructionに対応できますか？

ICT施工を行う場合、現況や出来形を3次元データで管理することが前提となるため、3Dスキャンによる計測はほぼ必須です。ただし計測は外注でも対応できるため、自社で機材を持っていなくてもi-Constructionに参加することは可能です。

小規模な工事でも3Dスキャンを導入する意味はありますか？

小規模工事でも、起工測量と出来形検査の省力化効果は得られます。まずは1現場の外注から試し、土量計算や検査にかかる手間がどれだけ減るかを確認してみるとよいでしょう。

点群データはどのソフトで扱えますか？

TREND-POINTやInfraPointなどの土木専用ソフトのほか、CAD連携が可能な各種3次元測量ソフトで扱えます。外注する場合は、自社が使う設計ソフトに合うデータ形式で納品してもらうことが重要です。

3Dスキャンの精度はどのくらい信頼できますか？

地上型レーザースキャナーでは±2〜5mm、ドローン測量でも±5〜10cmの精度が得られ、国土交通省の出来形管理要領が求める基準を満たせます。工種ごとの許容精度を確認したうえで計測方法を選ぶことが大切です。

外注と自社導入、どちらから始めるべきですか？

年間の計測件数が10件を下回るうちは、外注から始めることをおすすめします。1現場15万〜50万円で試せるうえ、点群処理ソフトのライセンス費や高性能PC、定期校正といったランニングコストを負担せずに済むためです。件数が増え、社内に処理できる人材が育った段階で自社導入を検討するとよいでしょう。

ドローンを飛ばすのに資格や許可は必要ですか？

人口集中地区（DID）上空や、地表から150m以上の高さでの飛行など、航空法で定められた条件に該当する場合は国土交通省への許可・承認申請が必要です。2022年から国家資格である無人航空機操縦者技能証明制度も始まっています。外注する場合は業者側が対応するため、自社で申請手続きを行う必要はありません。

悪天候や夜間でも3Dスキャンは可能ですか？

地上型レーザースキャナーは自ら光を発するため夜間でも計測できますが、雨や濃霧では水滴に反射してノイズが増えます。写真測量は光を必要とするため、夜間は計測できません。いずれの方式も、晴天または薄曇りの日中が最も安定した成果が得られます。計測日は天候に余裕を持たせた日程で組んでおくと安心です。

導入からデータ活用まで、どのくらいの期間がかかりますか？

外注の場合、計測自体は現場規模にもよりますが1日程度、点群処理と納品まで含めて1〜2週間が目安です。自社導入の場合は、機材の選定・調達に1〜3か月、社内で扱えるようになるまでにさらに数か月を見込んでおくとよいでしょう。まず外注で1現場試すほうが、圧倒的に早く成果を確認できます。

まとめ：3Dスキャンから建設ICTを始めよう！

あわせて読みたい

3Dスキャンの活用事例10選｜業種別の導入効果と成功ポイント 3Dスキャンとは、レーザーやセンサーを使って対象物の形状を高精度なデジタルデータとして取得する技術であり、製造業・建設業・不動産など幅広い業種で活用が進んでい...

i-Constructionにおいて3Dスキャンは、測量・設計・施工・検査の全工程を支える「データの土台」です。従来測量と比べて作業人数を半減させ、計測時間も大幅に短縮できるため、建設業の担い手不足を解決する有力な手段といえます。

計測方法は、地上型レーザースキャナーが±2〜5mm、ドローン測量が±5〜10cmと精度に幅があります。面積・求める精度・上空の開け具合という3つの軸で選び分けることが、手戻りを防ぐ最大のポイントです。

まずは1現場の外注から3Dスキャンを試し、点群データの活用イメージをつかむところから始めてみてはいかがでしょうか。小さく始めて段階的に広げることで、無理なく建設ICTを定着させられます。

弊社Advalayは、3Dスキャンや点群計測を含む空間データ活用を3,000件以上手がけてきた専門企業です。建設現場の現況測量から構造物の点群化まで、現場条件に応じた最適な計測方法をご提案できます。

i-Constructionへの取り組みを検討されている方は、ぜひお気軽にご相談ください。用途やご予算をお聞かせいただければ、最適な進め方をご提案いたします。
