デジタルツインで工場の予知保全を実現｜IoTセンサー×3Dモデルの連携事例

デジタルツインを活用した予知保全とは、工場や設備の3Dモデルにリアルタイムのセンサーデータを重ね合わせ、故障の兆候を事前に検知する保全手法です。

製造業では設備の突発故障による生産ラインの停止が大きな損失を生みます。経済産業省の調査によると、国内製造業の計画外ダウンタイムによる損失額は年間数千億円規模にのぼるとされています。こうした課題を背景に、IoTセンサーと3Dモデルを連携させたデジタルツインによる予知保全が注目を集めています。

本記事では、デジタルツインによる予知保全の仕組みから、IoTセンサーとの連携方法、3つの業界別導入事例までを解説します。導入コストの目安や成功のポイントもあわせて紹介するので、ぜひ参考にしてみてください。

デジタルツインによる予知保全とは？従来の保全方式との違い

デジタルツインによる予知保全は、物理設備のデジタルコピーを作成し、IoTセンサーから取得したリアルタイムデータで常時監視する手法です。

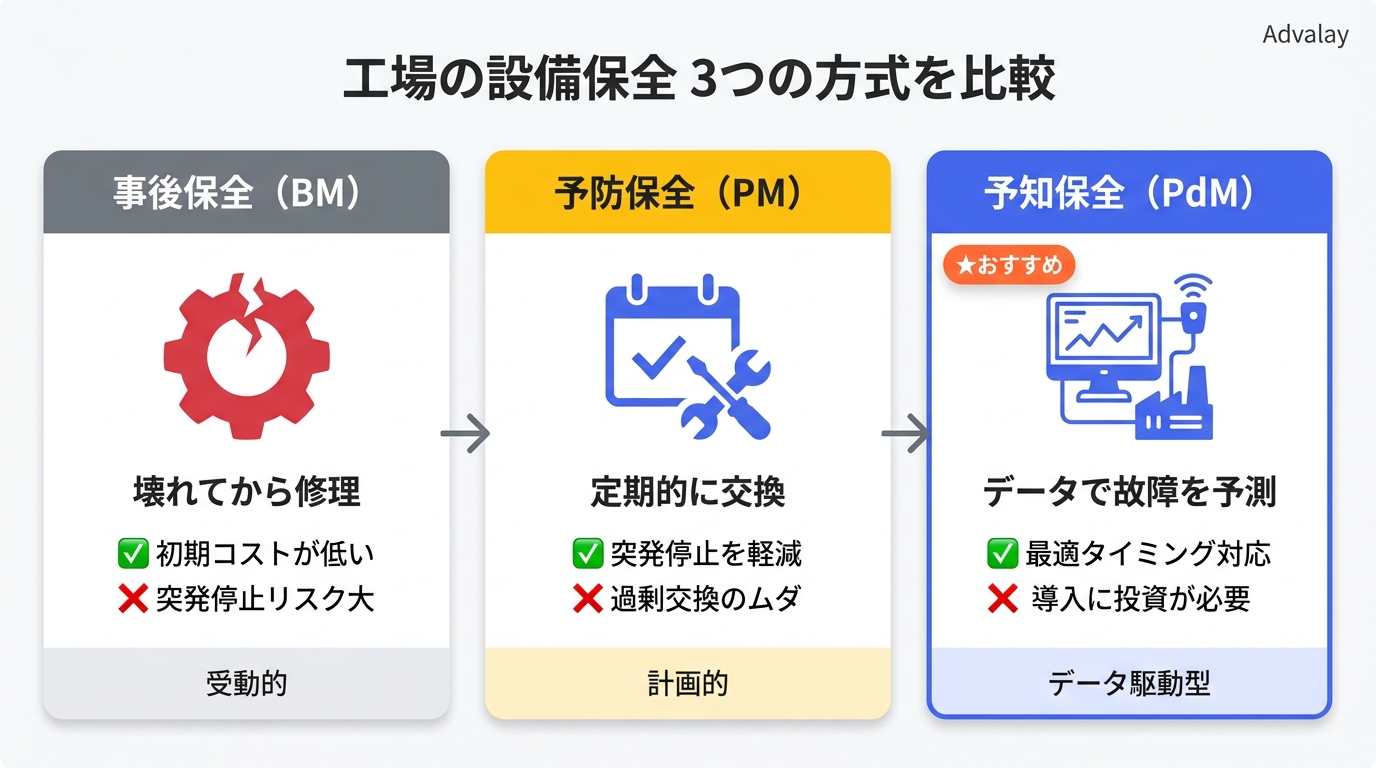

3つの保全方式を比較｜事後保全・予防保全・予知保全の違い

工場の設備保全は大きく3つの方式に分類されます。それぞれの特徴を整理して比較してみましょう。

事後保全は「壊れてから直す」方式のため、生産ラインの突然の停止リスクが常に付きまといます。予防保全は定期交換で安定性を保てる一方、まだ使える部品を交換してしまう無駄が生じがちです。

予知保全はこの2つの課題を同時に解決する手法であり、デジタルツインと組み合わせることで、設備の状態を3D空間上でリアルタイムに把握できるようになります。

デジタルツインが予知保全に適している3つの理由

デジタルツインが予知保全と相性が良い理由は、主に次の3点にまとめられます。

1. 設備の位置関係を3Dで可視化できる: センサーデータだけでは把握しにくい設備同士の物理的な配置や周辺環境を、3Dモデル上で直感的に確認できます

2. 異常箇所を空間的に特定できる: 温度や振動の異常値を検知した際、どの設備のどの部位に問題があるかを3Dモデル上で即座にピンポイントで表示可能です

3. 過去データとの比較シミュレーションが可能: デジタルツイン上に蓄積された稼働データをもとに、「あとどれくらいで部品交換が必要か」をシミュレーションで算出できます

弊社Advalayでは、工場や施設の3Dスキャンを2,500件以上手がけてきた実績から、デジタルツインの基盤となる高精度な3Dモデル構築を得意としています。

あわせて読みたい

デジタルツインとは？仕組み・メリット・活用事例を完全解説【2026年版】 デジタルツインとは、現実世界に存在する建物・設備・都市などの物理的な対象を、3Dモデルやセンサーデータを用いて仮想空間上にリアルタイムで再現する技術です。 2026...

IoTセンサー×3Dモデルの連携で実現するデジタルツイン予知保全の仕組み

IoTセンサーと3Dモデルを連携させることで、設備の状態をリアルタイムに可視化し、異常の早期検知が可能になります。ここからは具体的な仕組みを解説していきます。

予知保全に使われるIoTセンサーの種類と役割

工場の予知保全では、主に以下の4種類のIoTセンサーが活用されます。

これらのセンサーから取得したデータをクラウド上のデジタルツインプラットフォームに送信し、3Dモデルと紐づけて表示する仕組みです。

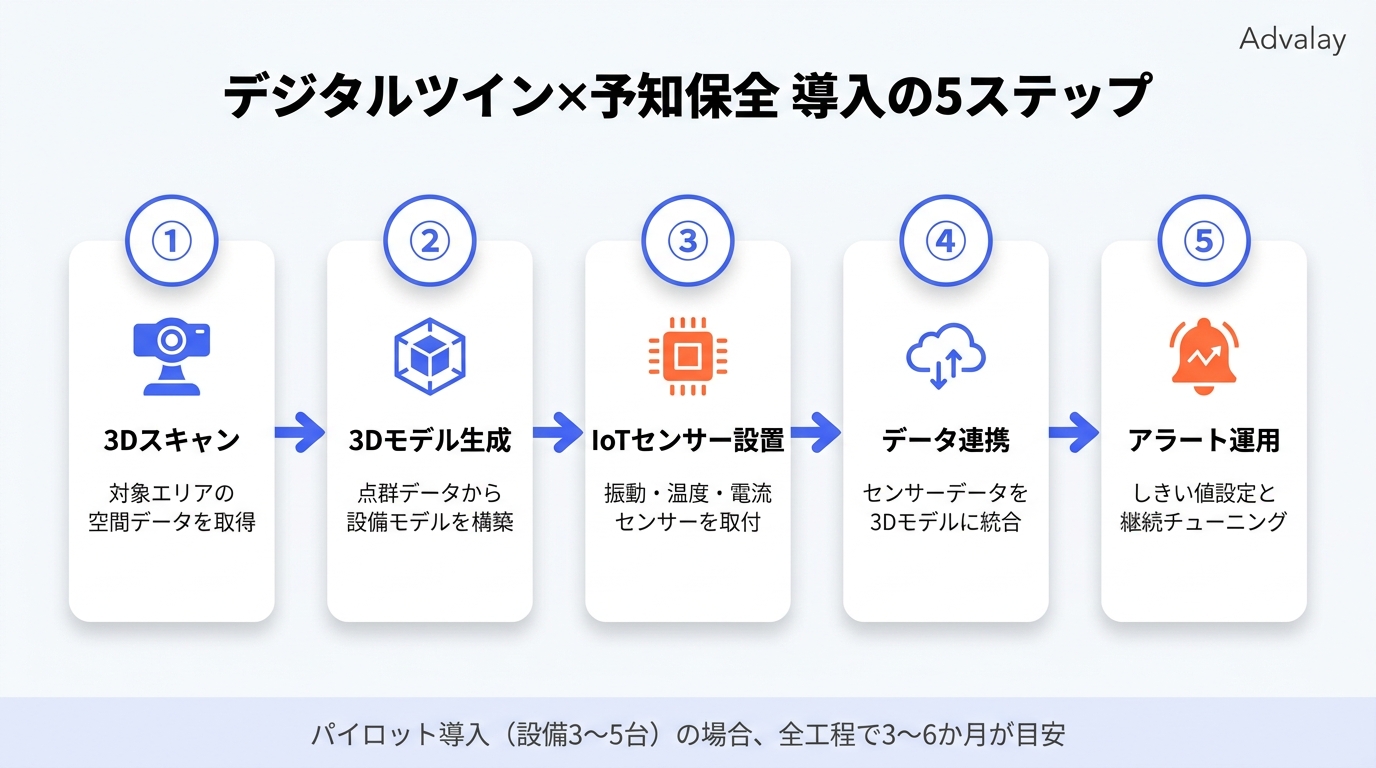

3Dモデル構築からデータ連携までの5ステップ

デジタルツインによる予知保全を導入するまでの流れは、大きく5つのステップに分かれます。

ステップ1: 対象設備の3Dスキャン

工場内の対象エリアを3Dスキャナーやレーザースキャナーで計測し、高精度な点群データを取得します。この点群データがデジタルツインの「空間的な骨格」になります。

ステップ2: 3Dモデルの生成・整備

点群データから3Dモデルを構築します。設備ごとにタグ付けを行い、メタデータ（設備名、型番、設置年月、前回メンテナンス日など）を紐づけます。

ステップ3: IoTセンサーの設置

予知保全の対象となる設備にセンサーを取り付けます。センサーの種類と設置箇所は、過去の故障履歴や保全担当者の知見をもとに決定するのが一般的です。

ステップ4: データ連携基盤の構築

センサーデータをクラウドに集約し、3Dモデル上の対応する設備にリアルタイムで反映させる仕組みを構築します。APIを介してデータを統合するケースが多く見られます。

ステップ5: アラートルールの設定と運用開始

振動値や温度がしきい値を超えた場合にアラートを発報するルールを設定します。運用開始後もデータの蓄積にともない、しきい値の精度を継続的にチューニングしていきます。

予知保全の精度を左右する3Dモデルの品質とは

デジタルツインの効果は、基盤となる3Dモデルの精度に大きく依存します。具体的には以下の3点が品質を左右する要素です。

• 空間精度: 実際の設備配置との誤差が数mm以内であること。レーザースキャナーによる計測が推奨されます
• メッシュ密度: 設備の細部まで再現するには十分なメッシュ密度が必要です。特にバルブや配管接続部などの小さな部品も再現できる解像度が求められます
• メタデータの紐づけ: 3Dモデル上の各オブジェクトに設備情報を正しく紐づけることで、センサーデータとの連携がスムーズになります

あわせて読みたい

3Dスキャンとは？仕組み・費用・活用事例をわかりやすく解説 3Dスキャンとは、レーザーや専用カメラを使って現実の空間・物体を3次元デジタルデータとして取得する技術です。 建設・製造・不動産・文化財保存など、あらゆる業界で...

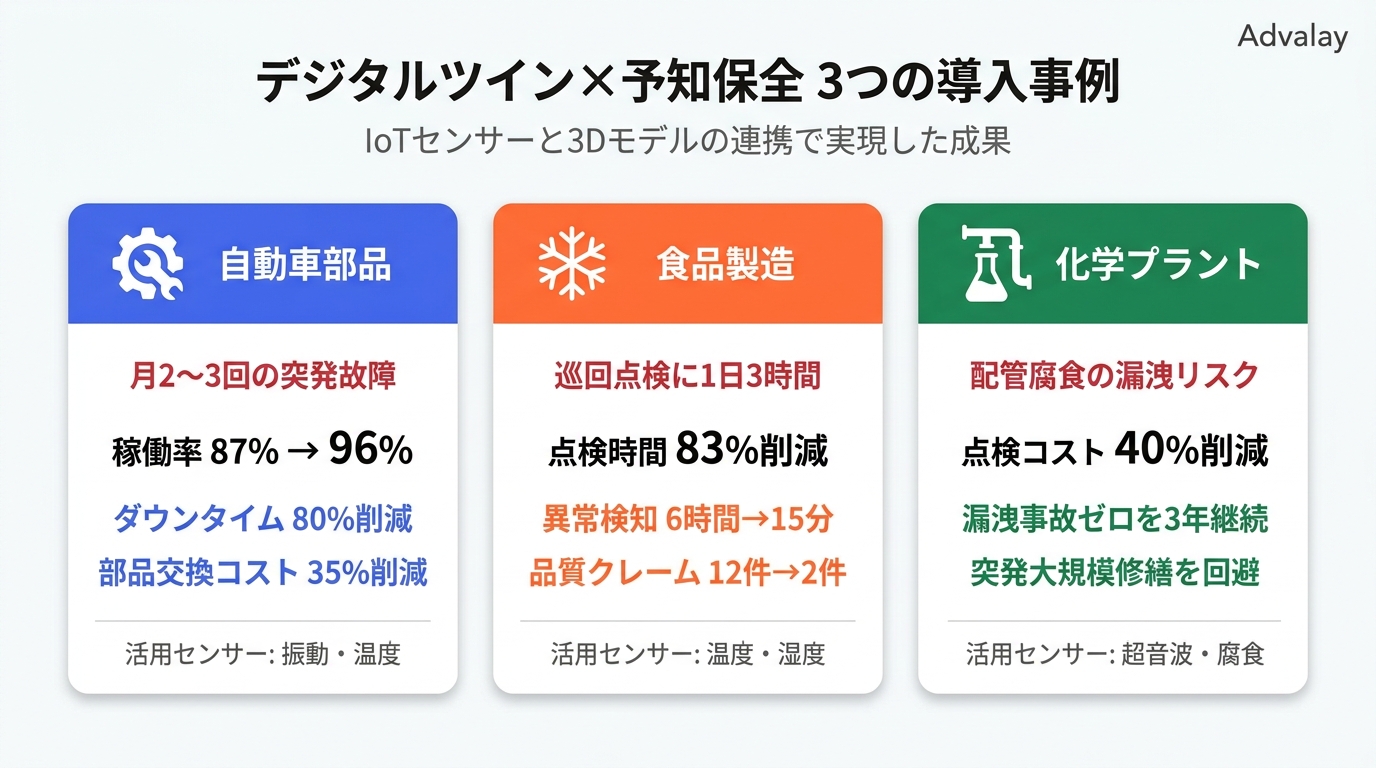

デジタルツイン×予知保全の導入事例3選｜業界別の成功パターン

ここからは、デジタルツインを活用した予知保全の導入事例を3つ紹介します。それぞれ異なる業界・課題に対してどのような成果を上げたかを見ていきましょう。

事例1: 自動車部品メーカー｜設備稼働率が87%→96%に改善

導入前の課題

ある自動車部品メーカーでは、プレス機やロボットアームといった主要設備の突発故障が月に2〜3回発生していました。1回の停止で平均4時間の生産ロスが生じ、年間の計画外ダウンタイムは約120時間に達していました。

デジタルツインの活用方法

工場フロア全体を3Dスキャンし、デジタルツイン上に各設備の振動・温度センサーデータをリアルタイムで反映。AIが過去の故障パターンを学習し、異常の兆候を72時間前に検知するモデルを構築しました。

導入後の成果

成功のポイント: 最初から全設備に導入するのではなく、故障頻度が高いプレス機3台に絞ってパイロット導入したことで、短期間で効果を実証できました。

事例2: 食品製造工場｜衛生管理×温度モニタリングの統合

導入前の課題

食品製造工場では、冷蔵・冷凍設備の温度管理が品質に直結します。しかし、広大な工場内に点在する約50台の冷却設備を巡回点検するには1日3時間以上かかり、異常の発見が遅れるケースが年に数回発生していました。

デジタルツインの活用方法

工場内を3Dスキャンで空間データ化し、各冷却設備に温度・湿度センサーを設置。デジタルツイン上に温度分布をヒートマップとして表示する仕組みを構築しました。

導入後の成果

• 巡回点検時間が1日3時間から30分に短縮（83%削減）
• 温度異常の検知時間が平均6時間から15分に短縮
• 品質クレームが年間12件から2件に減少

成功のポイント: HACCPの記録義務にも対応できるよう、温度ログを自動で記録・保存する機能を組み込んだことで、保全と品質管理を一元化できました。

事例3: 化学プラント｜配管腐食の早期検知で安全性向上

導入前の課題

化学プラントでは、配管の腐食や劣化が漏洩事故につながる重大なリスクです。従来は定期的な目視点検と超音波肉厚測定で管理していましたが、配管総延長が数十kmに及ぶため、全箇所の点検には膨大な時間とコストがかかっていました。

デジタルツインの活用方法

プラント全体をドローンと地上型3Dスキャナーで計測し、配管ネットワークを含む3Dモデルを構築。腐食リスクが高い箇所に超音波厚さセンサーと腐食センサーを設置し、デジタルツイン上で肉厚の経時変化を可視化しました。

導入後の成果

• 配管点検コストが年間40%削減
• 漏洩事故がゼロ件を3年間継続
• 計画的な配管更新により突発的な大規模修繕を回避

成功のポイント: 配管のリスクスコア（腐食速度×影響度）をデジタルツイン上で色分け表示し、優先的に点検すべき箇所を明確化したことが効果的でした。

あわせて読みたい

点群データとは？取得方法・活用事例・費用をわかりやすく解説 点群データとは、空間上の無数の点に位置座標（X・Y・Z）と色情報を持たせた3次元データのことです。 建設現場の測量や製造業の品質管理、文化財のデジタルアーカイブな...

デジタルツイン予知保全の導入コストと費用対効果

デジタルツインによる予知保全の導入には一定の初期投資が必要ですが、計画外ダウンタイムの削減や部品交換の最適化によるリターンが見込めます。

初期導入コストの内訳と費用目安

デジタルツインによる予知保全の導入コストは、対象範囲や設備数によって大きく変動しますが、一般的な目安は以下のとおりです。

中規模工場（設備50台程度）で部分導入する場合、初期費用は500万〜1,500万円程度が一般的な水準です。

投資回収期間（ROI）のシミュレーション

予知保全の投資回収期間は、対象設備の故障頻度や1回あたりの損失額によって変わりますが、多くの事例で1.5〜3年での回収が報告されています。

シミュレーション例（中規模自動車部品工場）

• 初期投資: 1,000万円
• 年間ランニングコスト: 200万円
• 年間削減効果: ダウンタイム削減300万円 + 部品交換最適化200万円 + 人件費削減100万円 = 600万円
• 投資回収期間: 約2.5年

導入の初年度から効果が出始め、データの蓄積にともないAIの予測精度が向上するため、2年目以降は削減効果がさらに拡大するケースが多いといえるでしょう。

あわせて読みたい

製造業におけるデジタルツインとは？活用シーンや成功に導く方法を紹介 製造業の技術者の皆様は、生産性向上とコスト削減の両立に日々頭を悩ませているのではないでしょうか。デジタルツインは、製造ラインの完全可視化と予知保全を実現し、...

デジタルツイン予知保全を成功させる5つのポイント

導入事例から見えてきた成功のためのポイントを5つにまとめました。

ポイント1: スモールスタートで効果を実証する

全設備に一斉導入するのではなく、故障頻度が高い設備3〜5台を対象にパイロット導入から始めるのが効果的です。小さな成功体験を積み重ねることで、社内の理解と予算確保がスムーズになります。

ポイント2: 現場の保全担当者を巻き込む

デジタルツインの導入はIT部門だけで進めるのではなく、日常的に設備を見ている保全担当者の知見を活かすことが重要です。どの設備のどの部位にセンサーを付けるべきか、どのような異常パターンがあるかは、現場のベテラン技術者が最もよく知っています。

ポイント3: 高品質な3Dモデルを基盤にする

デジタルツインの価値は基盤となる3Dモデルの品質に左右されます。簡易的な図面ベースのモデルよりも、3Dスキャンによる実測データから構築したモデルのほうが、センサーデータとの位置合わせ精度が高く、実用性が大幅に向上します。

ポイント4: データの蓄積期間を確保する

AIによる異常予測の精度を高めるには、最低でも6か月〜1年分の正常稼働データを蓄積する必要があります。導入直後に「効果が見えない」と判断するのではなく、データが溜まるまでの期間を計画に織り込んでおくことが大切です。

ポイント5: 段階的に対象設備を拡大する

パイロット導入で効果を確認したら、段階的に対象設備を拡大していきます。拡大の優先順位は以下の基準で判断するとよいでしょう。

1. 故障時の影響度が大きい設備（生産ライン全体を止める設備）

2. 故障頻度が高い設備（月1回以上の不具合が発生する設備）

3. 部品交換コストが高い設備（1回の交換で100万円以上かかる設備）

あわせて読みたい

BIM×デジタルツイン｜3Dモデルで建物のライフサイクルを管理する方法 BIM×デジタルツインとは、BIMモデルと現実の建物をリアルタイムに同期させ、設計から維持管理まで一気通貫で管理する仕組みのことです。 近年、建設業界ではDXが加速し...

よくある質問（FAQ）

Q1. デジタルツインによる予知保全の導入期間はどれくらいですか？

パイロット導入（設備3〜5台）の場合、3Dスキャンからセンサー設置・データ連携基盤の構築まで3〜6か月が目安です。全工場への展開を含めると1〜2年程度を見込むケースが多く見られます。なお、AIの予測精度が実用レベルに達するまでには、導入後さらに6か月〜1年のデータ蓄積期間が必要です。

Q2. 既存の古い設備にもIoTセンサーは取り付けられますか？

はい、ほとんどの設備に後付けで取り付けることが可能です。振動センサーや温度センサーはマグネット式や粘着式のものがあり、設備を改造せずに設置できます。ただし、通信環境（Wi-Fiやローカル5Gなどの電波が届くか）の事前確認は必須です。工場内の金属構造物が電波を遮断するケースもあるため、設置前に通信テストを行うことをおすすめします。

Q3. デジタルツインの予知保全と従来のCMMS（設備管理システム）は併用できますか？

併用可能です。多くの企業では既存のCMMSをベースに、デジタルツインプラットフォームをAPI連携で接続する形で導入しています。CMMSに蓄積された過去の修繕履歴や部品交換記録をデジタルツインに取り込むことで、AIの予測精度をさらに高められるというメリットもあります。

まとめ：デジタルツインで工場の予知保全を始めよう！

本記事では、デジタルツインを活用した工場の予知保全について、仕組みから導入事例、費用対効果まで解説しました。

ポイントをまとめると次の3点です。

• デジタルツインと予知保全の組み合わせにより、設備の異常を事前に検知し、計画外ダウンタイムを大幅に削減できる
• IoTセンサーと高精度な3Dモデルの連携が、予知保全の精度を左右する重要な要素になる
• スモールスタートからの段階的な展開が、リスクを抑えつつ着実に成果を上げるための鍵となる

デジタルツインによる予知保全は、製造業の競争力を高めるうえで今後ますます重要な技術になると考えられます。まずは故障頻度の高い設備から小さく始めてみてはいかがでしょうか。

弊社Advalayは、工場や施設の3Dスキャンを2,500件以上手がけてきた空間データの専門企業です。デジタルツインの基盤となる高精度な3Dモデルの構築から、活用方法のご提案まで一貫してサポートしています。「どの設備から始めればいいかわからない」「3Dスキャンの精度や費用感を知りたい」といったご相談も、お気軽にお問い合わせください。
