BIM×3Dスキャンで施工管理を革新｜建設DXの最新事例

2026年4月11日

BIM×3Dスキャンとは、建物や構造物を3Dスキャナーで計測し、そのデータをBIM（Building Information Modeling）に統合する技術です。

従来の施工管理では、2D図面と現場の目視確認に頼る場面が多く、設計との差異を見落とすリスクがありました。国土交通省が推進するBIM/CIM活用や建設DXの流れを受け、3Dスキャンで取得した点群データをBIMモデルに変換・連携する手法が急速に広まっています。

この記事では、BIM×3Dスキャンの基本的な仕組みから、施工管理・改修工事・維持管理での活用事例、導入費用、そして失敗しないためのポイントまで、累計5,000件以上の3D空間データを制作してきたAdvalayが詳しく解説します。

この記事でわかること

BIM×3Dスキャンとは？基本の仕組みを解説

BIM×3Dスキャンは、「現実の空間を正確に計測する3Dスキャン」と「建物情報をデジタルで一元管理するBIM」を組み合わせた技術です。

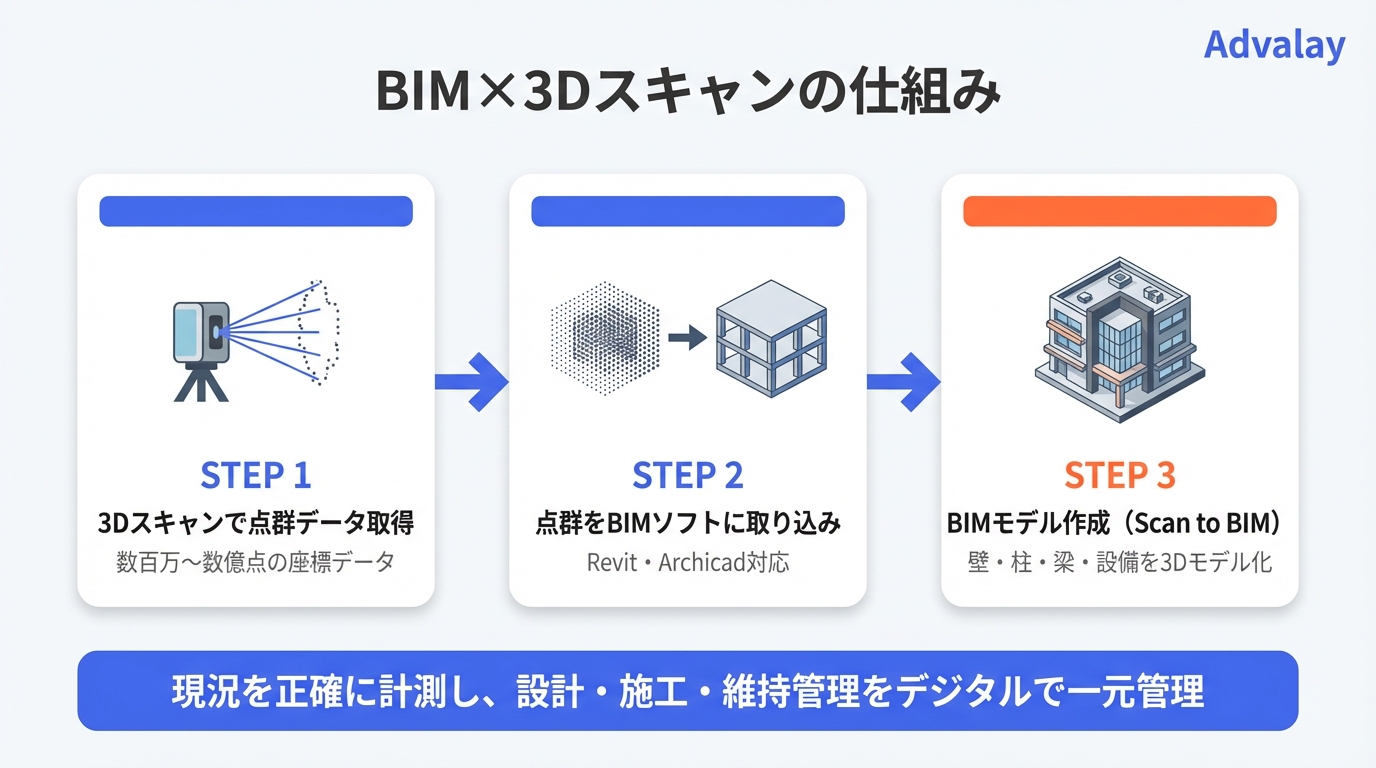

3DスキャンからBIMモデルへの変換プロセス

BIM×3Dスキャンの基本的な流れは、次の3ステップです。

1. 3Dスキャンで点群データを取得：LiDARスキャナーや写真測量で、建物の形状・寸法を数百万〜数億点の座標データとして取得します

2. 点群データをBIMソフトに取り込む：取得した点群をRevitやArchicadなどのBIMソフトにインポートします

3. BIMモデルを作成（Scan to BIM）：点群を参照しながら、壁・柱・梁・設備などの3Dオブジェクトとしてモデリングします

この一連のプロセスは「Scan to BIM」と呼ばれ、既存建物のBIMモデル化において標準的な手法となっています。

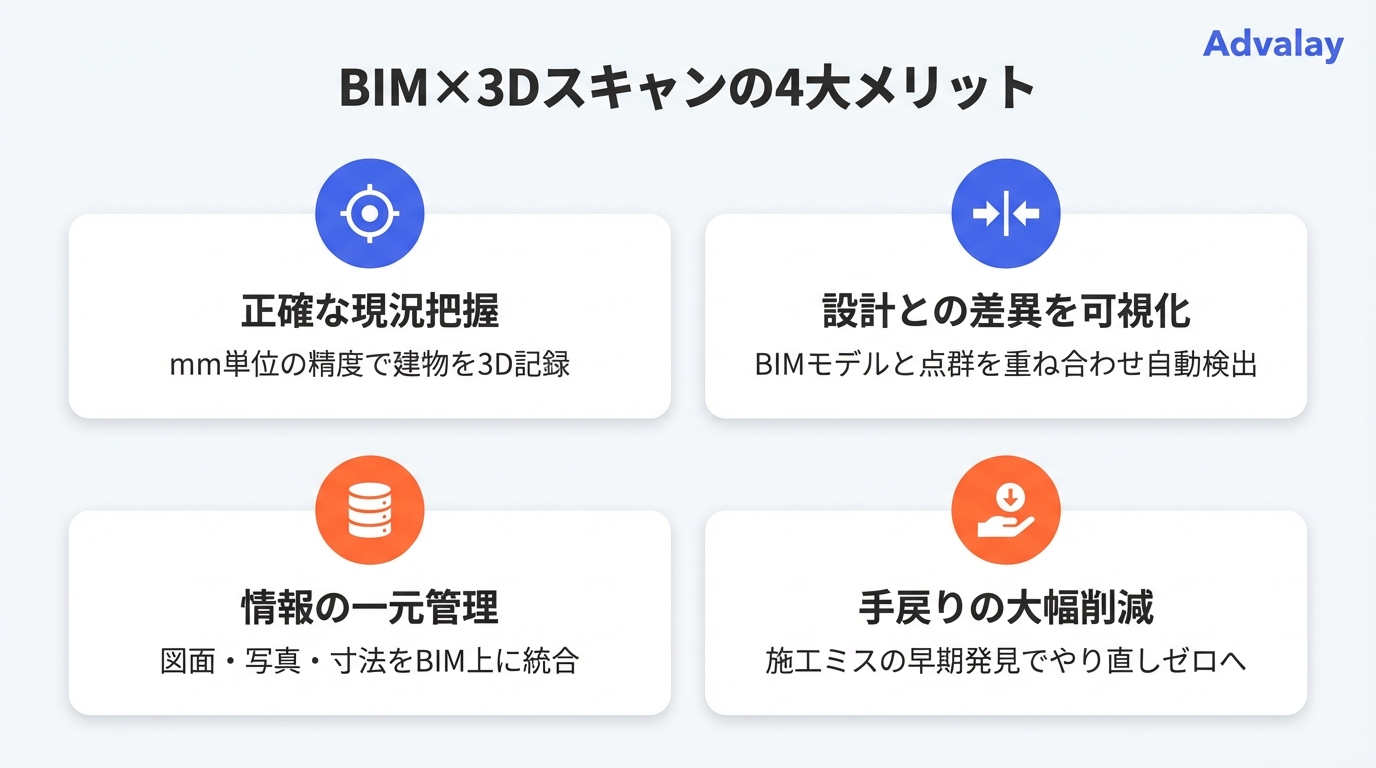

BIMと3Dスキャンを組み合わせるメリット

BIMと3Dスキャンを組み合わせることで、従来の施工管理にはなかった大きなメリットが生まれます。

現況の正確な把握：mm単位の精度で建物の現状を記録できる
設計と現場の差異を可視化：BIMモデルと点群を重ね合わせて、施工の誤差を瞬時に検出できる
情報の一元管理：図面・写真・寸法データがBIM上に統合され、関係者全員が同じ情報にアクセスできる
手戻りの削減：設計変更や施工ミスを早期に発見し、やり直しコストを大幅に削減できる

BIM×3Dスキャンの活用事例5選｜施工管理から維持管理まで

ここからは、BIM×3Dスキャンが実際に活用されている事例を5つ紹介します。建設現場の施工管理だけでなく、改修工事や維持管理にも活用が広がっています。

事例1：大規模オフィスビルの施工管理

課題：延床面積5万m2超のオフィスビル新築工事で、鉄骨・設備・内装の施工精度管理に膨大な人手と時間がかかっていました。

導入内容：各フロアを定期的に3Dスキャンし、点群データとBIM設計モデルを重ね合わせて施工精度を自動チェック。設計との差異が基準値を超えた箇所を色分け表示で可視化しました。

成果：

施工精度の確認作業が従来比で約70%短縮
設備干渉の早期発見により、手戻り工事がゼロに
週次の進捗報告をBIMモデル上で共有し、意思決定のスピードが向上

事例2：既存建物の改修工事における現況把握

課題：築30年の商業施設のリノベーションにあたり、竣工図面が残っておらず、現況の正確な寸法がわからない状態でした。

導入内容：建物全体を3Dスキャンして点群データを取得し、Scan to BIMで現況のBIMモデルを作成。改修設計の基礎データとして活用しました。

成果：

従来2〜3週間かかっていた実測作業を3日間に短縮
天井裏・設備配管のルートまで正確に把握でき、設計精度が大幅に向上
改修工事中の追加実測がほぼ不要に

事例3：インフラ構造物の維持管理

課題：橋梁やトンネルなどのインフラ構造物で、定期点検の記録が紙ベースのため、経年変化の比較が困難でした。

導入内容：点検時に3Dスキャンを実施し、BIMモデルに損傷情報を紐付けて管理。過去の点群データとの差分比較により、変形やひび割れの進行を定量的に把握しました。

成果：

点検記録のデジタル化により、過去データとの比較が容易に
補修の優先順位を客観的なデータに基づいて判断できるように
3Dモデル上で現場の状況を遠隔共有し、専門家の判断を迅速に得られる体制を構築

事例4：工場設備のレイアウト変更

課題：製造ラインの増設にあたり、既存設備の正確な配置図がなく、新しい機械の設置可否を事前に検証できませんでした。

導入内容：工場全体を3Dスキャンし、点群データから設備・配管・天井高をBIMモデル化。新規設備の3Dモデルを配置して干渉チェックを実施しました。

成果：

搬入経路と設置スペースの事前検証により、当日のトラブルがゼロに
従来は現場合わせで対応していた配管ルートの変更を、事前にシミュレーションで確定
レイアウト検討の期間を約2週間から3日に短縮

事例5：文化財建築物の記録保存

課題：重要文化財指定の木造建築物の修復工事にあたり、精密な現況記録が求められていました。

導入内容：非接触の3Dスキャンで建物全体を計測し、部材単位のBIMモデルを作成。修復前後の形状比較や、部材の劣化状態の記録に活用しました。

成果：

接触不可の部位も含め、建物全体をmm単位で記録
修復箇所の特定と優先順位付けがデータに基づいて実施できた
3Dモデルがデジタルアーカイブとして後世に残る資産に

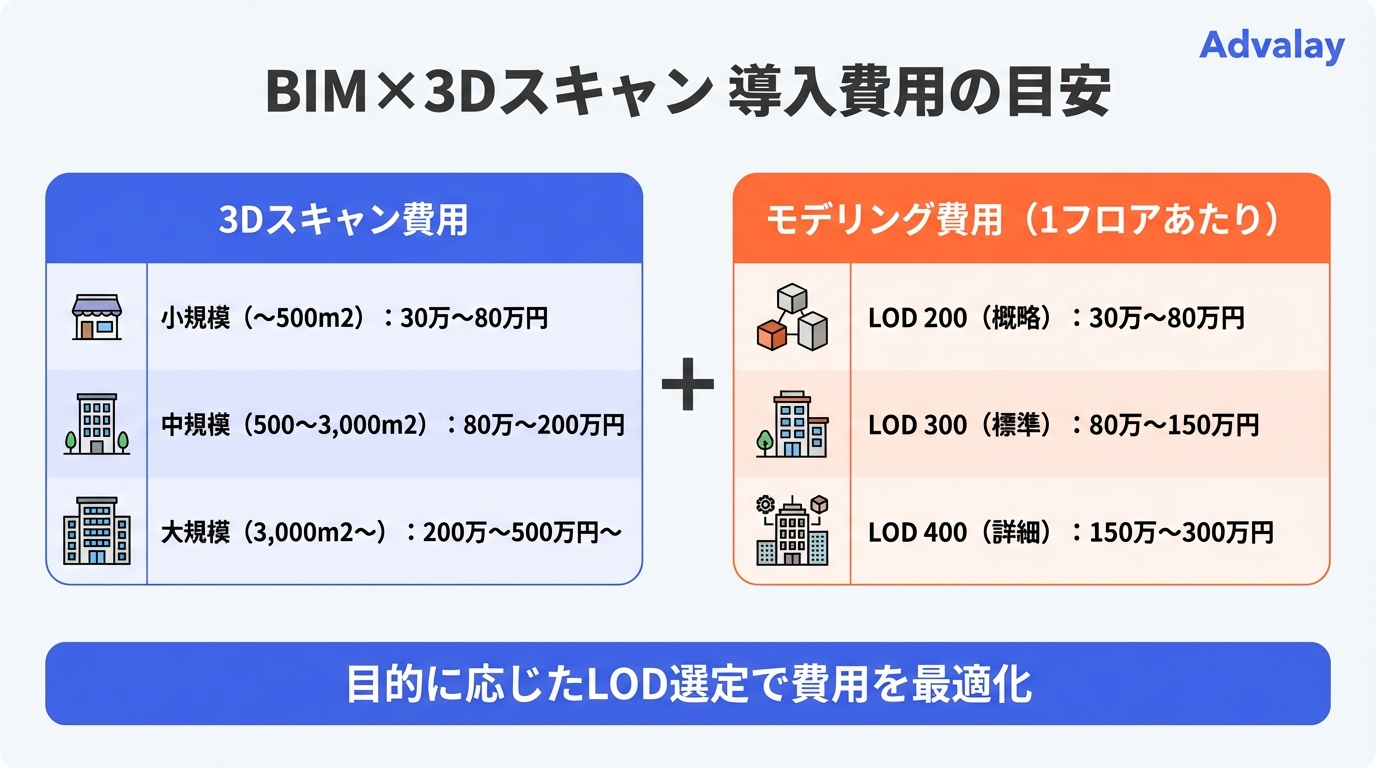

BIM×3Dスキャンの導入費用と内訳

BIM×3Dスキャンの導入費用は、対象の規模や精度要件によって大きく異なります。ここでは、一般的な費用の内訳と相場を紹介します。

3Dスキャン費用の相場

3Dスキャンの費用は、計測対象の面積・用途・必要精度によって変動します。

対象規模	費用目安	備考
小規模（〜500m2）	30万〜80万円	住宅・小規模店舗
中規模（500〜3,000m2）	80万〜200万円	オフィスビル1フロア・工場
大規模（3,000m2〜）	200万〜500万円以上	複数フロア・プラント

Scan to BIM（モデリング）費用の相場

点群データからBIMモデルを作成する費用は、モデリングの詳細度（LOD）によって異なります。

LODレベル	費用目安（1フロアあたり）	用途
LOD 200（概略モデル）	30万〜80万円	改修設計の初期検討
LOD 300（標準モデル）	80万〜150万円	施工管理・設備干渉チェック
LOD 400（詳細モデル）	150万〜300万円	FM・維持管理

費用を抑えるためのポイント

BIM×3Dスキャンの導入費用を抑えるには、以下のポイントが重要です。

目的に応じたLODの選定：全フロアをLOD 400でモデリングする必要はありません。用途に応じてLODを使い分けることで、費用を最適化できます
スキャン範囲の明確化：対象範囲を事前に決めておくことで、不要なスキャン作業を削減できます
継続的な運用を見据えた契約：定期点検で継続利用する場合、年間契約や複数回パッケージで単価を下げられる場合があります

BIM×3Dスキャン導入で失敗しないための3つのポイント

BIM×3Dスキャンの導入で成果を出すためには、技術的な精度だけでなく、運用面の設計が重要です。

ポイント1：目的と活用シーンを明確にしてから導入する

「3Dスキャンをすれば何かに使えるだろう」という曖昧な動機での導入は、データが活用されないまま終わるリスクがあります。施工精度管理なのか、改修設計なのか、維持管理なのか、目的を明確にしたうえで、必要な精度・範囲・更新頻度を決めましょう。

ポイント2：データの受け渡しフォーマットを事前に決める

3DスキャンのデータフォーマットとBIMソフトの対応形式が合わないと、変換作業で時間とコストが余計にかかります。発注前に、使用するBIMソフト（Revit、Archicadなど）と互換性のあるフォーマット（E57、RCP、LASなど）を確認しておくことが大切です。

ポイント3：社内の運用体制を整えてから始める

BIMモデルは作って終わりではなく、更新し続けてこそ価値を発揮します。モデルの管理者、更新ルール、アクセス権限など、運用体制を事前に整えておくことで、導入後の形骸化を防げます。

よくある質問

Q. BIM×3Dスキャンはどのような建物に適していますか？

新築・既存を問わず、あらゆる建物に適用できます。特に効果が高いのは、竣工図面が残っていない既存建物の改修、大規模施設の施工管理、インフラ構造物の定期点検などです。建物の規模や用途に応じて、3Dスキャンの精度やBIMモデルの詳細度を調整することで、コストパフォーマンスの高い導入が可能です。

Q. 3Dスキャンの計測精度はどれくらいですか？

一般的なLiDARスキャナーの場合、計測精度は±1〜2mm程度です。測量グレードの機材を使用すれば、±0.5mm以下の高精度計測も可能です。ただし、必要な精度は用途によって異なります。施工管理であれば±5mm程度で十分なケースも多く、過剰な精度を求めるとコストが上がるため、目的に合った精度設定が重要です。

Q. BIM×3Dスキャンの導入にはどれくらいの期間がかかりますか？

プロジェクトの規模によって異なりますが、一般的な目安は以下の通りです。小規模（500m2以下）であれば、スキャン1日＋モデリング1〜2週間で完了します。中規模（3,000m2程度）の場合、スキャン2〜3日＋モデリング3〜4週間が目安です。大規模案件や高精度が求められるケースでは、2〜3ヶ月程度の期間を見込んでおくとよいでしょう。

まとめ：BIM×3Dスキャンで施工管理の精度とスピードを両立しよう！

BIM×3Dスキャンは、建物の現況を正確に計測し、その情報をBIMモデルとしてデジタル管理する技術です。施工管理での品質向上、改修工事での設計効率化、維持管理でのデータ活用など、建設ライフサイクル全体で大きな効果を発揮します。

導入のポイントは、目的の明確化、データフォーマットの事前確認、そして社内の運用体制の整備です。これらを押さえれば、手戻りの削減やコスト最適化といった具体的な成果につながります。

Advalayでは、3Dスキャンによる現況計測からBIMモデル作成まで、ワンストップで対応しています。「まずは自社の建物で試してみたい」という方は、お気軽にご相談ください。
